भाप के लिए भंवर प्रवाह मीटर

1.कार्य सिद्धांत:

भाप के लिए भंवर प्रवाह मीटर एक उपकरण है जो किसी प्रणाली में भाप के प्रवाह को मापता है। यह "भंवर शेडिंग" की घटना के सिद्धांत का उपयोग करके काम करता है, जो द्रव प्रवाह में एक कुंद शरीर (फ्लोमीटर की शेडिंग बार) के पीछे एड़ी धाराएं बनाता है। इन भंवरों की आवृत्ति सीधे प्रवाह वेग के समानुपाती होती है, और यह आवृत्ति एक सेंसर द्वारा पता लगाई जाती है। फिर इस डेटा को फ्लो रीडिंग में बदल दिया जाता है। यह भाप प्रवाह मीटर एक अत्यधिक सटीक और विश्वसनीय उपकरण है जिसका व्यापक रूप से बिजली उत्पादन, भाप वितरण और प्रक्रिया उद्योगों जैसे उद्योगों में भाप प्रवाह माप अनुप्रयोगों में उपयोग किया जाता है। वे ऊर्जा लागत को कम करने और दक्षता में वृद्धि करते हुए भाप प्रवाह के सटीक माप के लिए कम लागत, कम रखरखाव समाधान प्रदान करते हैं। कुल मिलाकर, यह मीटर एक कुशल और टिकाऊ भाप प्रणाली को बनाए रखने में एक महत्वपूर्ण उपकरण है।

2.अनुप्रयोग:

तापमान और दबाव मुआवजे के साथ भंवर प्रवाहमापी एक अत्यधिक सटीक, विश्वसनीय उपकरण है जिसे विशेष रूप से विभिन्न अनुप्रयोगों में भाप प्रवाह को मापने के लिए डिज़ाइन किया गया है। अपनी उन्नत तकनीक और मजबूत निर्माण के साथ, यह विभिन्न प्रवाह स्थितियों और दबावों के तहत सटीक रीडिंग प्रदान करता है, जिससे यह कई उद्योगों में एक अनिवार्य उपकरण बन जाता है।

मुख्य लाभों में से एक माध्यम के दबाव और तापमान को प्रदर्शित करते हुए, संतृप्त और अत्यधिक गर्म भाप के मात्रा प्रवाह और द्रव्यमान प्रवाह को सटीक रूप से मापने की क्षमता है। यह इसके परिष्कृत सेंसर डिज़ाइन के माध्यम से हासिल किया गया है, जो वाष्प घनत्व और तापमान में परिवर्तन का पता लगाता है, जिससे सटीक प्रवाह माप की अनुमति मिलती है।

एक अन्य महत्वपूर्ण लाभ स्थापना और रखरखाव में आसानी है। इसके अलावा, इसके लिए न्यूनतम रखरखाव की आवश्यकता होती है, जो इसे बेहद लागत प्रभावी समाधान बनाता है।

उच्च परिशुद्धता और स्थापना में आसानी के अलावा, अन्य फायदे भी हैं। उदाहरण के लिए, कठोर वातावरण में उपयोग के लिए आदर्श। उनका जीवनकाल भी लंबा होता है, जो उन्हें दीर्घकालिक उपयोग के लिए एक विश्वसनीय और टिकाऊ विकल्प बनाता है।

कुल मिलाकर, स्टीम एलयूजीबी फ्लो मीटर विनिर्माण, ऊर्जा उत्पादन और रासायनिक प्रसंस्करण सहित कई उद्योगों के लिए एक मूल्यवान उपकरण है। अपनी उन्नत तकनीक, स्थापना और रखरखाव में आसानी और मजबूत निर्माण के साथ, यह विभिन्न प्रकार के भाप अनुप्रयोगों में सटीक प्रवाह माप के लिए आदर्श समाधान प्रदान करता है।

3. कार्य विशेषताएँ:
※मापे गए माध्यम की तापमान सीमा विस्तृत है (-20 डिग्री - 350 डिग्री);

※ सामान्य तापमान माध्यम के मामले में, भाप प्रवाह सेंसर को काम को रोके बिना ऑनलाइन बनाए रखा जा सकता है।

※संरचना सरल और दृढ़ है, भागों को हिलाने और घिसने के बिना, और लंबे समय तक सेवा जीवन रखता है;

※ माप सटीकता 1 प्रतिशत अधिक है, और प्रतिरोध हानि छोटी है;

※आसान स्थापना, कम रखरखाव;

※भाप मीटर केंद्रीकृत प्रबंधन को साकार करने के लिए प्रवाह संकेत को लंबी दूरी तक प्रसारित कर सकता है।

4.स्थापना आवश्यकताएँ:
मानक 4-20एमए आउटपुट, डिजिटल पल्स सिग्नल आउटपुट, मोडबस संचार (वैकल्पिक), हार्ट प्रोटोकॉल (वैकल्पिक), इसलिए कंप्यूटर और अन्य डिजिटल सिस्टम के साथ इसका उपयोग करना आसान है, यह एक अपेक्षाकृत उन्नत और आदर्श प्रवाह मीटर है। स्थापना के दौरान सीधे पाइप अनुभाग की आवश्यकताएं इस प्रकार हैं:

स्थापित करते समय, प्रवाहमापी की धुरी पाइपलाइन की धुरी के साथ संकेंद्रित होनी चाहिए, और प्रवाह की दिशा सुसंगत होनी चाहिए।

अपस्ट्रीम पाइपलाइन की लंबाई में समान व्यास का सीधा पाइप अनुभाग होना चाहिए जो 10D से कम न हो। यदि इंस्टॉलेशन साइट अनुमति देती है, तो यह अनुशंसा की जाती है कि अपस्ट्रीम स्ट्रेट पाइप सेक्शन 20D और डाउनस्ट्रीम 5D हो।

स्थापना बिंदु पर अपस्ट्रीम और डाउनस्ट्रीम पाइपिंग का आंतरिक व्यास मीटर सेंसर के आंतरिक व्यास के समान है।

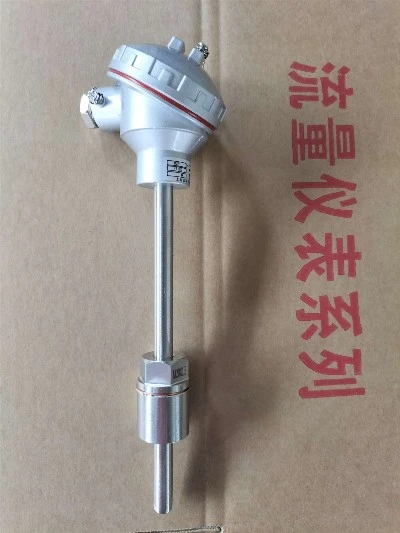

5. तापमान और दबाव मुआवजे के साथ स्प्लिट प्रकार एलयूजीबी फ्लोमीटर का संयोजन सहायक उपकरण:

6. उत्पाद प्रदर्शन:

7.अक्सर पूछे जाने वाले प्रश्न:

1. प्रश्न: सेंसर सामग्री क्या हैं?

उत्तर: बॉडी सामग्री SS304 या SS316L हो सकती है, और ग्राहक अपनी आवश्यकताओं के अनुसार चुन सकते हैं।

2. प्रश्न: तापमान और दबाव क्षतिपूर्ति का क्या मतलब है? संतृप्त भाप या अत्यधिक गरम भाप को मापने के लिए तापमान और दबाव मुआवजा क्यों चुनें?

ए: इस तरह, भंवर कनवर्टर की डिस्प्ले स्क्रीन प्रदर्शित कर सकती है: प्रवाह, दबाव, तापमान।
चूँकि भाप तापमान के साथ बदलती है, आयतन भी बदल जायेगा। केवल वॉल्यूम प्रवाह प्रदर्शित करना गलत है। यदि यह तापमान और दबाव मुआवजे से सुसज्जित है, तो यह द्रव्यमान इकाई प्रदर्शित नहीं करेगा, जैसे: टन, केजी, आदि।

3. प्रश्न: क्या हम पहले एक नमूना ऑर्डर कर सकते हैं? MOQ कितने PCS है?

उत्तर: बेशक, हमारा MOQ 1PCS है।

4. प्रश्न: क्या आप अनुकूलन स्वीकार करते हैं?

उत्तर: हम एक निर्माता हैं, हम अनुकूलन स्वीकार करते हैं, जिसमें ब्रांड अनुकूलन, उपस्थिति आकार अनुकूलन आदि शामिल हैं।

5. प्रश्न: क्या इस उपकरण के लिए कोई वारंटी है? वारंटी के बारे में क्या ख्याल है?

उत्तर: बेशक, हमारी वारंटी का समय 18 महीने है, अगर गुणवत्ता की कोई समस्या है, तो हम इसे मुफ्त में एक नए से बदल देंगे।

यदि आपके पास और प्रश्न हैं, तो कृपया हमसे संपर्क करें, आपके सभी प्रश्नों का उत्तर देने के लिए हमारे पास पेशेवर बिक्री प्रतिनिधि और इंजीनियर होंगे, हेनान जुनयुआन ऑटोमेशन इक्विपमेंट कंपनी लिमिटेड किसी भी समय आपकी पूछताछ का स्वागत करती है! ! !
